铸造壳体气密耐压试验台 阀门密闭性试压机

铸造壳体气密耐压试验台 阀门密闭性试压机

简要描述:铸造壳体气密耐压试验台 阀门密闭性试压机,安全阀截止阀试压检测阀门综合试验台是用高压气体为介质来检验阀门的密封性能、试压检测,以及多种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能;主要针对的阀门壳体 阀盖阀体等的气密性耐压测试及水压强度耐压测试及泄露性流量测试等功能,具体详询本站客服!

产品型号: WQT-20-DN250mm

所属分类:阀门阀盖气密性水压试验一体机

更新时间:2020-10-24

详细说明:

品牌其他品牌产地类别国产
应用领域石油,交通,冶金,汽车,综合

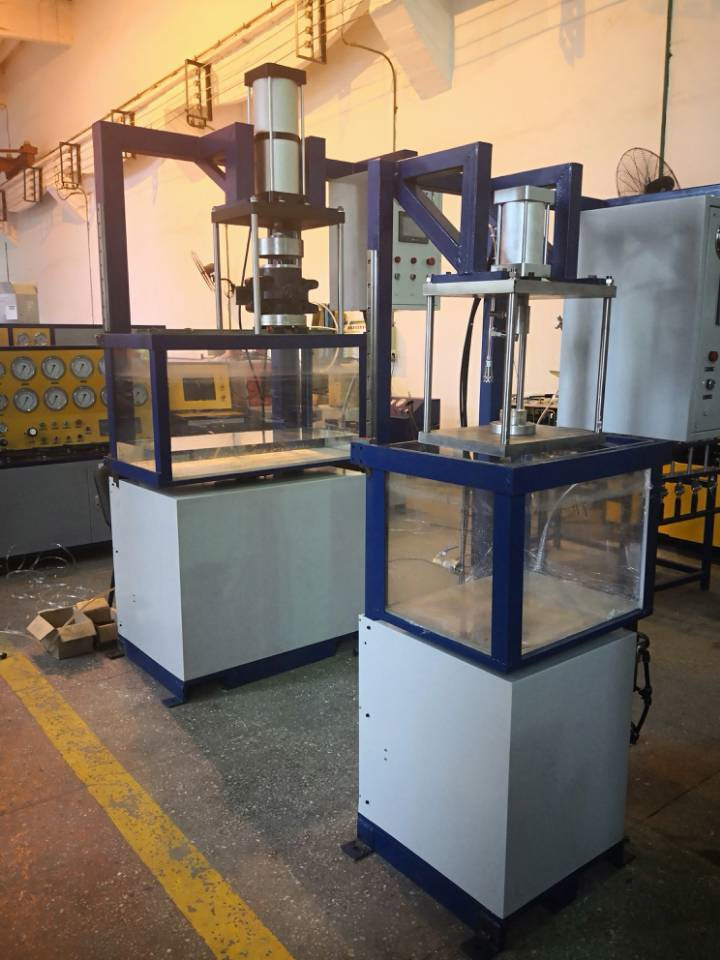

铸造壳体气密耐压试验台 阀门密闭性试压机

铸造壳体气密耐压试验台 阀门密闭性试压机它是使用气体为测试介质,保压时间进行试验。通过PLC程序控制,一键完成所有步骤。水箱采用强化玻璃。整体结构紧凑,实用。具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于壳体、阀门、管路、连接件、压力容器等受压设备的试压检验。同时也适合科研、检验部门检测工具。

铸造壳体气密耐压试验台 阀门密闭性试压机系统组成主要由压力输出系统、升降夹紧系统、密封工装等组成

阀门综合试验台是用高压气体为介质来检验阀门的密封性能、试压检测,以及多种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能;主要针对的阀门壳体 阀盖阀体等的气密性耐压测试及水压强度耐压测试及泄露性流量测试等功能,具体详询本站客服!

一、特点

它是使用气体为测试介质,保压时间进行试验。通过PLC程序控制,一键完成所有步骤。水箱采用强化玻璃。整体结构紧凑,实用。具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于壳体、阀门、管路、连接件、压力容器等受压设备的试压检验。同时也适合科研、检验部门检测工具。

二、系统组成

主要由压力输出系统、升降夹紧系统、密封工装等组成。

三、设备参数

试验压力:0-20 Mpa

夹紧气缸压力:0.6Mpa

升降气缸压力:0.6Mpa

试件密封方式:O型圈

外形尺寸:1000*750*2500

试验介质:压缩空气

工位数:1

控制方式:PLC

导向方式:直线导轨



阀门壳体气密性测试压力 范围0-25MPa;水压强度测试范围0-100MPa;阀门测试通径DN15-DN300,适用于法兰式 螺纹式等各类连接方式阀门管件水压气密性测试,控制方式多种,手动控制 PLC 计算机全自动控制多种方式可选,具体详询本站客服!

一、设备功能

阀门综合试验台是用高压气体为介质来检验阀门的密封性能、试压检测,以及多种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能。

二、主要技术参数

l 主机技术参数

  1. 1. 测试范围:0-100mpa
  2. 2. 加压范围:0-150mpa
  3. 3. 试验介质:气体或液体(压力范围不同)
  4. 4. 测试压力输出:1路;
  5. 5. 测试阀门规格:DN 15-250
  6. 6. 压力测量精度:0.4级压力表;
  7. 7. 压力表测量范围(双表校验):0-2.5MPa,0-10MPa,0-25MPa
  8. 8. 夹紧方式:液压油缸夹紧;
  9. 9. 夹紧力输出范围:0-30吨;
  10. 10. 驱动气源:5-8bar,0.5-1.0m³/min;

工装技术参数(阀门夹紧台)

通径:DN15 一 DN250

大装卡力: 30T

工作介质:洁净空气,氮气

配置附件:焊接阀门试验夹具、备用件

型号规格包括:

WQT-15-DN250

WQT-15-DN250-T

WQT-15-DN250-A

WQT-15-DN250-M

此类设备为非标设备,具体设备参数、外形、价格以技术要求为准,
